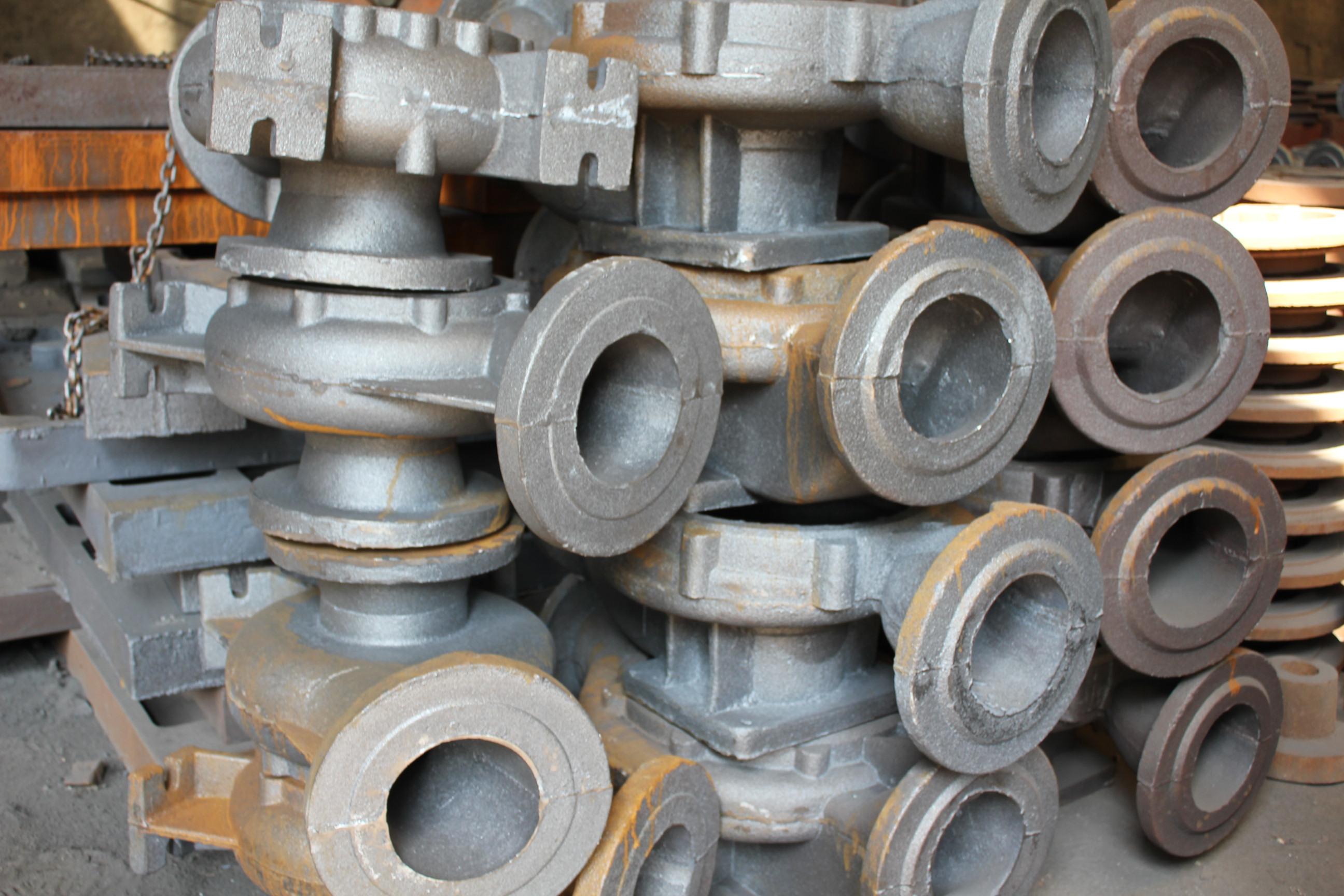

消失模鑄造完全適用于生產(chǎn)鑄鋼件，采取有效的生產(chǎn)操作控制方法進(jìn)行生產(chǎn)運行控制管理，并嚴格控制好鑄件的熔煉、配料計算和實(shí)際配料、選料、投料的操作質(zhì)量，盡量降低和消除澆注過(guò)程中的增碳、滲碳、積碳工藝條件與狀況，即可生產(chǎn)出完全合格的低碳鋼鑄鋼件產(chǎn)品。那么導致鑄造件碳含量超標準主要因素有哪些呢？

1,鑄件的模樣材料選擇不合理。在鑄件白模模樣材料的選擇中，一是含碳量高；二是白模密度太高。從而造成鑄件模樣在澆注過(guò)程中的熱分解時(shí)含碳量高，使鑄件在澆注充型過(guò)程中液相及霧狀游離碳含量高，造成鑄鋼件的滲碳機率增大。

2,鑄鋼件的生產(chǎn)熔煉配料中碳含量未嚴格控制，特別是各種廢鋼中的含碳量和各種廢鋼中是否存在有其他合金成分的材料不明。

3,鑄件的模樣組合粘接面多。模樣組合件質(zhì)量差、組合面不光滑平整，造成模樣在組合粘接時(shí)用膠量增大，則其熱分解產(chǎn)物的含碳量增高。

4,在鑄件的澆注系統設置中澆注充型設計不合理。因在生產(chǎn)低碳鋼鑄鋼件時(shí)，鑄鋼件產(chǎn)品的含碳量低，如果鑄件的澆注充型方式設計不合理，則鑄造模樣熱分解產(chǎn)物中碳擴散到鑄件里去的機率增大，而造成滲碳、增碳現象的發(fā)生。

5,白模粘接劑選擇不合理。一是對粘接劑的材料質(zhì)量成分含量未做要求，采用了含碳量高的粘接劑；二是所選粘接劑的粘接能力差，造成白模組合粘接時(shí)的用膠量大；增大了澆注過(guò)程中粘接劑熱分解產(chǎn)物的含碳量，而增大了鑄鋼件的滲碳機率。

6,鑄造模樣的涂料層及澆注砂箱中的型砂透氣性差。將造成鑄件在生產(chǎn)澆注過(guò)程中，模樣及模樣組合粘接劑遇到澆注鋼液進(jìn)行模樣熱分解時(shí)的熱分解產(chǎn)物，不能迅速排出澆注型腔，而創(chuàng )造出滲碳、積碳的不利工況與條件來(lái)。

7,鑄鋼件的澆注系統設置不合理。特別是抽真空系統與澆注砂箱或鑄件澆注工藝造型的配置不合理，造成鑄件在澆注過(guò)程中，澆注砂箱內的真空度不等、偏差過(guò)大，或實(shí)際真空度不足，而真空壓力表顯示又是符合技術(shù)參數要求的錯誤數值，使模樣的熱分解產(chǎn)物無(wú)法迅速快捷地排出澆注型腔，造成鑄件的滲碳或積碳。

8,鑄件的澆注造型系統設置不合理。造成鑄件模樣在澆注時(shí)，一是模樣的氣化時(shí)間過(guò)長(cháng)，二是鑄件澆注時(shí)的充型方式設置不合理，造成模樣的熱分解產(chǎn)物不能順利進(jìn)入集渣腔或冒口中，延長(cháng)了熱分解產(chǎn)物中液相和固相的接觸反應時(shí)間，從而增大了鑄件的滲碳機率。

9,鑄件的澆注條件設置不合理。如澆注充型的流程設置過(guò)長(cháng)，造成澆注過(guò)程中澆注鋼液溫度低，特別是對鑄件壁厚增大位置，澆注鋼液的凝固速度慢，造成液相—固態(tài)停留時(shí)間較長(cháng)，促使了鋼液與模樣熱分解產(chǎn)物的作用時(shí)間增長(cháng)，加大了鑄鋼件的滲碳與積碳量。

采用中頻熔煉消失模鑄造低碳鋼鑄鋼件時(shí)，嚴格控制熔煉配料的含碳量，采用含碳量少、雜質(zhì)少的優(yōu)質(zhì)回爐料進(jìn)行熔煉鑄造，完全能生產(chǎn)出優(yōu)質(zhì)低碳鋼鑄鋼件來(lái)。
